简谈成品支吊架的应用实力

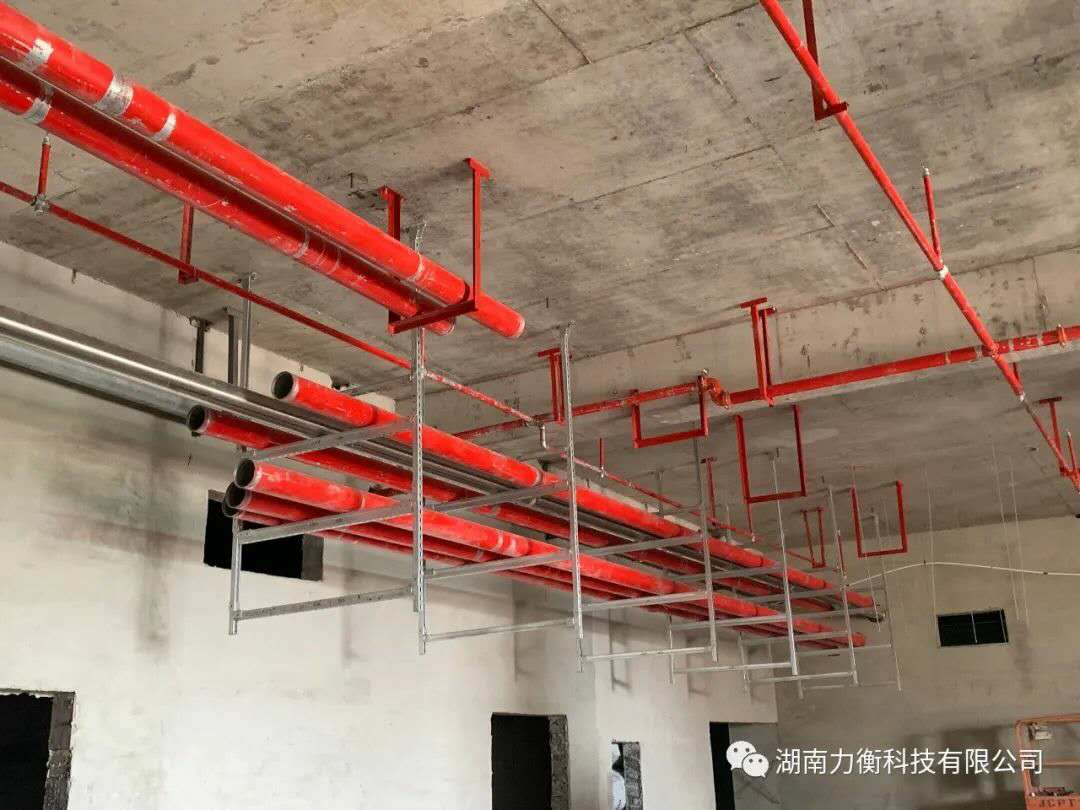

工程示例（岳阳洞庭湖博物馆工程项目）

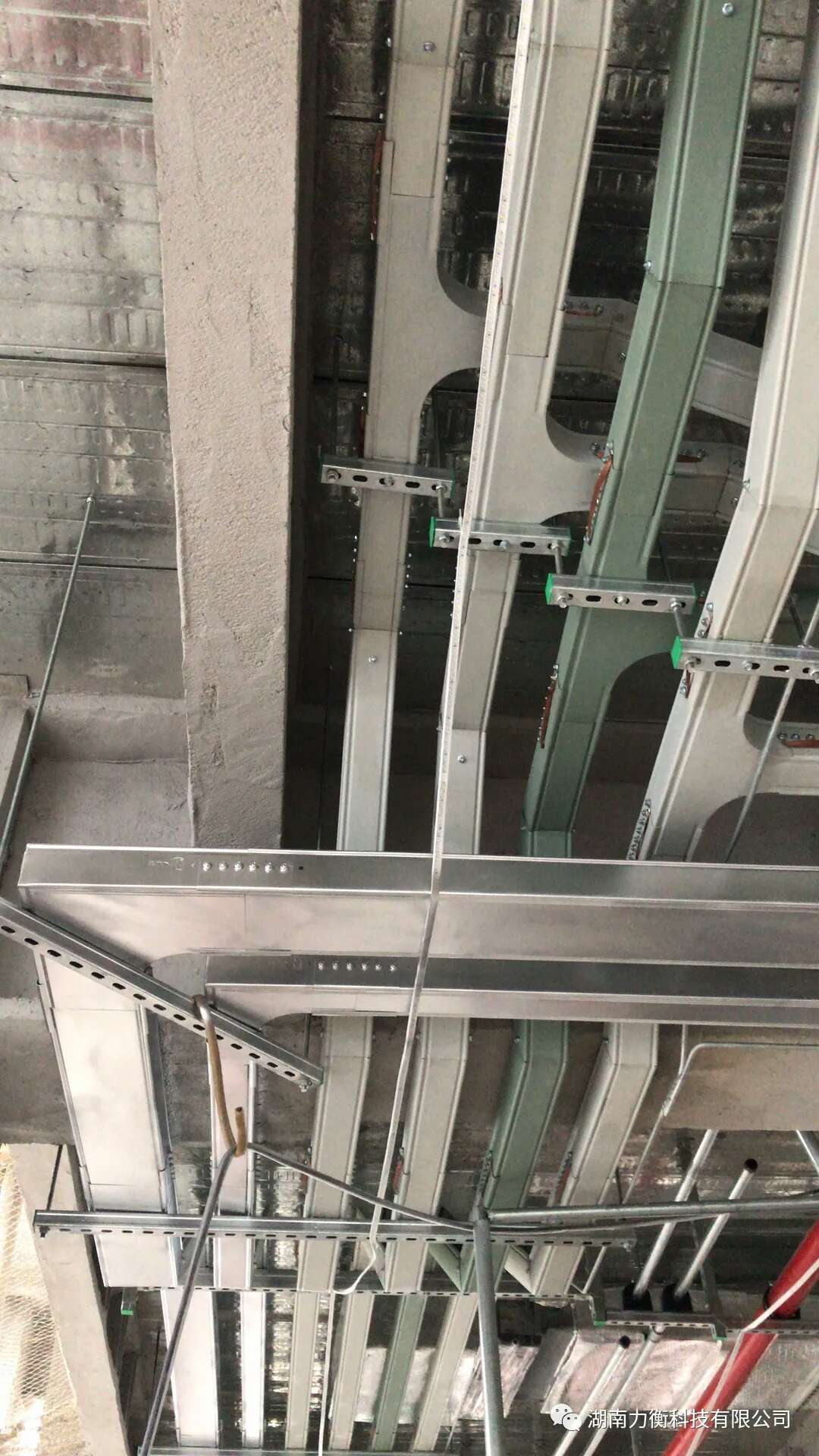

工程示例（深圳大疆天空之城工程项目）

设计要点示例

· 设计大样

根据安装各相关专业图纸，参照土建及装饰图纸，对支吊架设计大样进行策划和细化。

当管径较大时，有关支吊架对于梁、板、柱、钢架等结构强度的影响，须经结构专业设计人员验算。

· 计算及策划

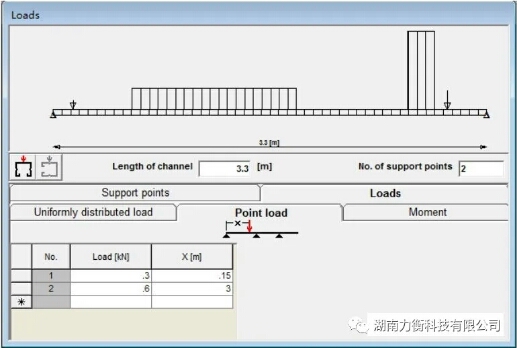

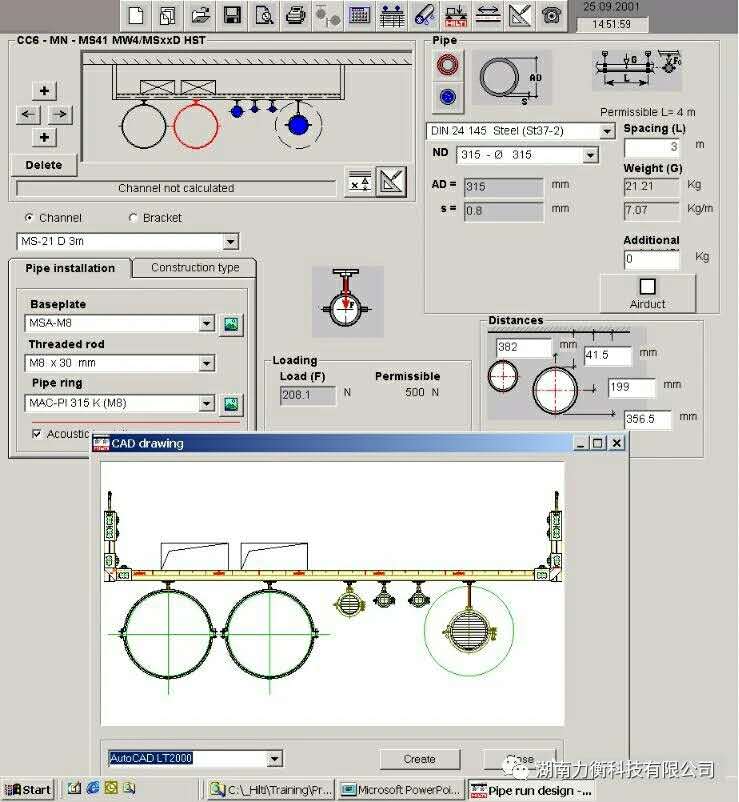

进行所承管线荷载及支吊架的计算及策划，主要是通过专用管道支吊架软件设计及校核，出具受力计算书和CAD图纸。

也可以通过参考《五金手册》《给水用硬聚氯乙烯管材》等规范查询材料自重以进行安装重量计算，螺栓连接按钢结构设计规范的有关公式计算连接螺栓大小。

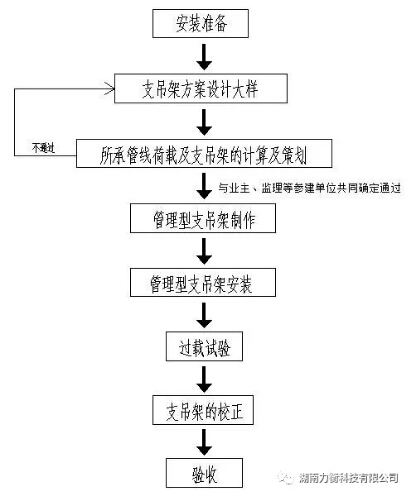

安装流程示例

安装工程一般均为多家专业施工单位施工，为避免相互间的施工冲突，要先确定施工顺序，新风排烟道、水暖大管等体量大的先行施工，排水、空调凝结水管等无压管道再行施工（确保坡度合理、排水通畅），其他的后续施工。

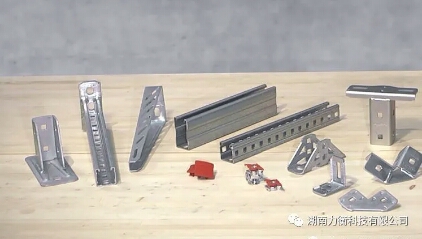

· 安装系统标准化配件

· 根据图纸切割槽钢

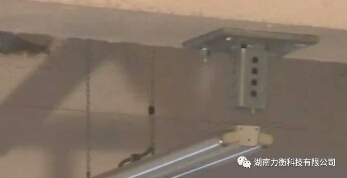

· 安装槽钢底座

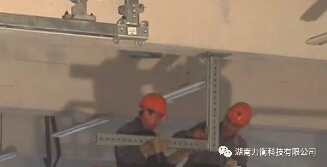

· 安装槽钢

安装完成

成品支吊架的优势

1、工厂预制成型，组装式安装，无需焊接，快捷方便；

2、受人为因素影响小，安装质量控制指标明确，易于辨识，安装质量有保证

3、出厂前进行了表面处理，防腐工艺有保证，电镀锌10um以上，热镀锌65um以上；

4、安装位置调整灵活，保证了现场各专业的交叉作业和后期调整；

5、整齐美观，可充分利用空间且不同范围可共享一个支架；

6、环保经济，现场安装没有明火和化学物质，用电量少，对工人和周围空间环境影响小。
